Dans le cadre de mon BTS SIO, j ai participe a la mise en place complete de l infrastructure reseau des salles de TP. Le projet consistait a deployer 4 pods independants, chacun equipe d un serveur, d equipements reseau Cisco et d un NAS Synology, destines aux etudiants en BTS SIO a ESICAD et aux bachelors de MyDigitalSchool.
| Pod | Reseau | VLAN | Equipements |
|---|---|---|---|
| POD 1 | 10.1.0.0/16 | 10.250.1.2/30 | Cisco 1921, Cisco 2960, Aironet 2800, Synology NAS |
| POD 2 | 10.2.0.0/16 | 10.250.1.6/30 | Cisco 1921, Cisco 2960, Aironet 2800, Synology NAS |
| POD 3 | 10.3.0.0/16 | 10.250.1.10/30 | Cisco 1921, Cisco 2960, Aironet 2800, Synology NAS |
| POD 4 | 10.4.0.0/16 | 10.250.1.14/30 | Cisco 1921, Cisco 2960, Aironet 2800, Synology NAS |
Proxmox VE accessible sur 10.1.0.253:8006.
Accessible sur chaque pod a l adresse 10.x.0.252:5001.
Installation et configuration de serveurs Linux, avec deploiement de Proxmox VE pour la virtualisation.
Cablage reseau physique, organisation des baies et montage des equipements en rack.
Configuration des switches Cisco 2960, des routeurs Cisco 1921 et des points d acces Aironet 2800.
Lecture et comprehension des schemas de deploiement reseau, avec respect du plan d adressage.
Ce projet m a permis de manipuler concretement des equipements professionnels Cisco, de comprendre la logique d un plan d adressage IP et de la segmentation VLAN. J ai egalement pu observer, aupres des professionnels presents, la mise en place d un pare-feu et la gestion des droits d acces utilisateurs.

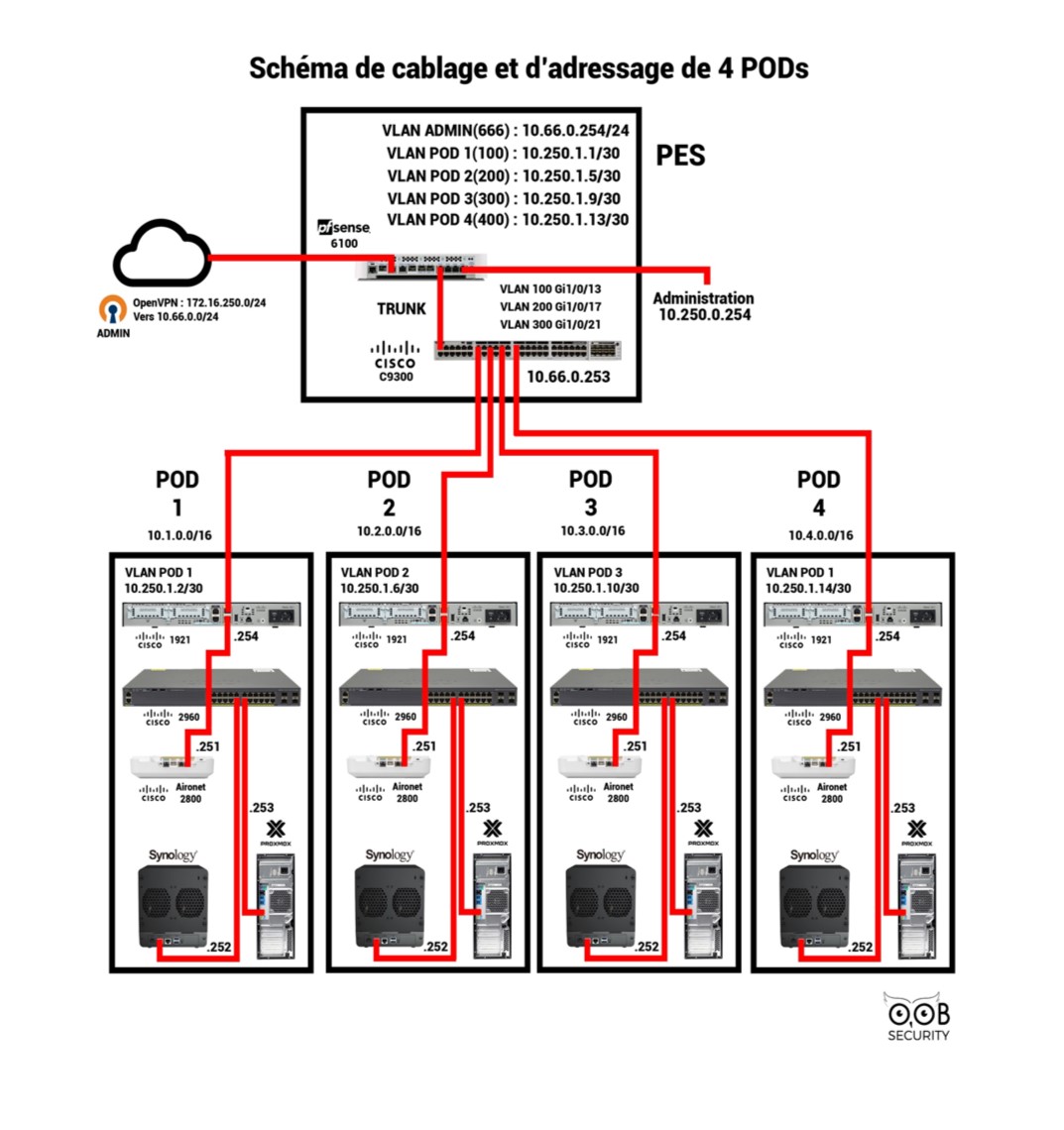

Consultez le rapport complet du projet avec les schemas d architecture.
Telecharger le rapport
